3 типа сенсорных технологий для интерактивных дисплеев

Интерактивные дисплеи становятся все более распространенными инструментами для совместной работы как в образовательных учреждениях, так и в корпоративной среде, и эта тенденция сохранится, поскольку глобальный спрос на эти решения превышает предложение.¹ Несмотря на возрастающее применение интерактивных дисплеев в школах и офисах, принцип действия сенсорного экрана для многих всё ещё остается загадкой.

Стоит отметить, что интерактивные технологии не универсальны. Интерактивные дисплеи, представленные на рынке, используют различные сенсорные технологии. Все они обеспечивают интерактивность, но каждая имеет свои преимущества и недостатки и подходит для разных условий и сценариев использования.

В этой статье мы рассмотрим основные типы сенсорных технологий, применяемых сегодня на интерактивных дисплеях, и поможем вам лучше разобраться в их особенностях.

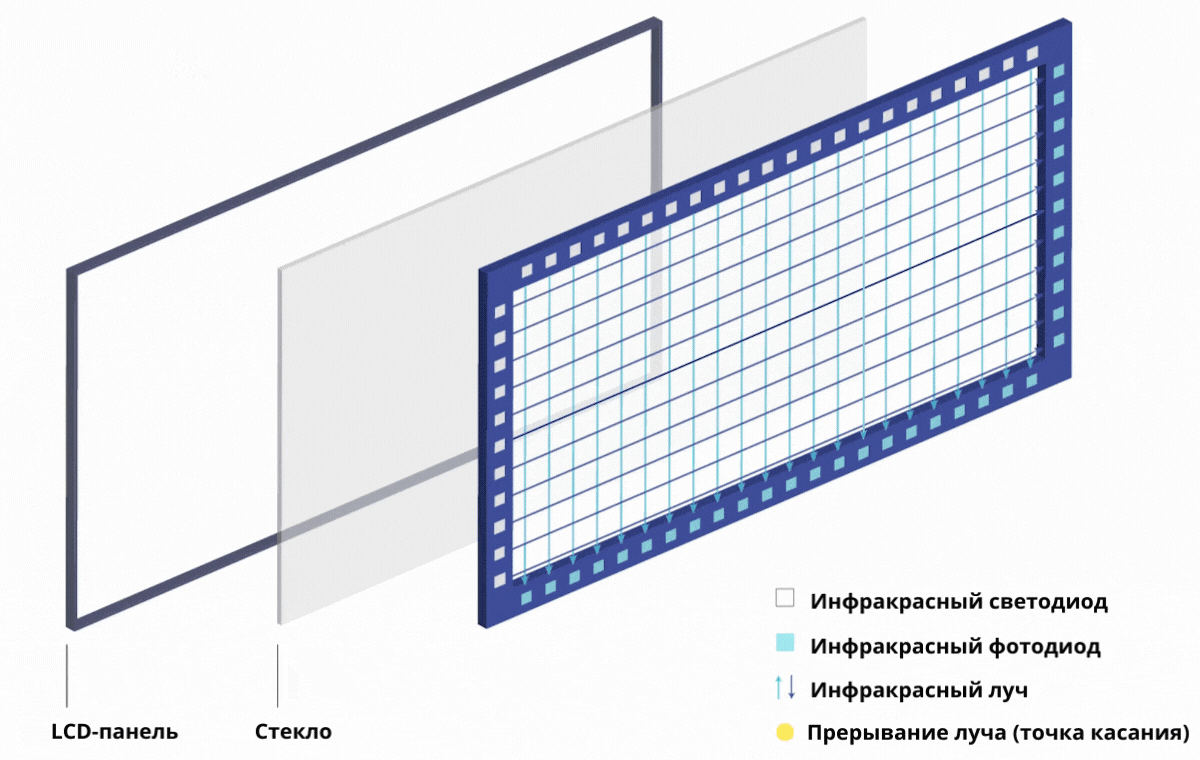

В настоящее время наиболее популярным методом обнаружения касания на интерактивных дисплеях является инфракрасная (ИК) технология. ИК-сенсорные дисплеи оснащены сотнями инфракрасных светодиодов и фотодиодов, встроенных в рамки вокруг экрана. Эти диоды испускают световые лучи, которые пересекают друг друга по вертикали и горизонтали, создавая сетку, охватывающую всю поверхность дисплея.

ИК-сенсорная технология работает следующим образом: при воздействии на экран создается препятствие, которое прерывает световой луч, и вычисляется координата точки касания. Любой твердый объект может вызвать прерывание сигнала, а это означает, что вы можете писать на инфракрасном сенсорном дисплее пальцами, в том числе в перчатках, стилусом или ручкой.

ИК-сенсорная технология работает следующим образом: при воздействии на экран создается препятствие, которое прерывает световой луч, и вычисляется координата точки касания. Любой твердый объект может вызвать прерывание сигнала, а это означает, что вы можете писать на инфракрасном сенсорном дисплее пальцами, в том числе в перчатках, стилусом или ручкой.

Однако обычная ИК-технология имеет ряд особенностей, которые могут повлиять на пользовательский опыт. Поскольку прикосновение обнаруживается через прерывание светового луча, любое нарушение траектории луча воспринимается как точка касания: манжеты рукава, браслеты или даже ладони могут случайно вызвать прерывание сигнала. Кроме того, между ИК-лучами и стеклом имеется достаточно большой зазор, поэтому объекты могут обнаруживаться намного раньше, чем они коснутся дисплея. Большая высота обнаружения касания может привести к снижению точности при письме или рисовании на экране.

С момента своего появления инфракрасная сенсорная технология постоянно подвергается модификациям. В стремлении повысить чувствительность и интуитивность сенсорных интерфейсов для интерактивных дисплеев, все основные производители представили на рынке свои собственные усовершенствованные версии инфракрасного сенсорного экрана с различной степенью улучшений. Компания BenQ разработала технологию Fine IR, которая максимально повышает точность касания и усиливает все другие преимущества инфракрасного сенсорного экрана.

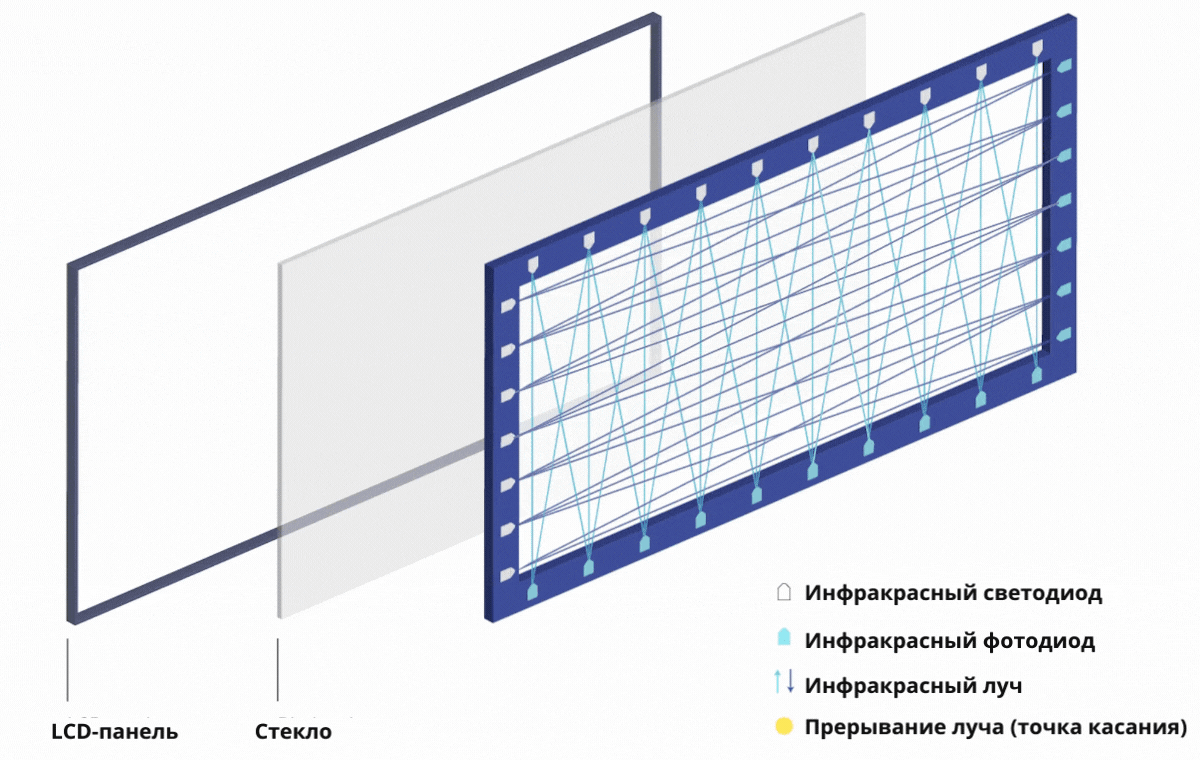

Экраны с технологией Fine IR оснащаются модернизированными светодиодами и приёмниками, встроенными в рамку вокруг экрана. Главное отличие от обычной ИК-технологии заключается в том, что инфракрасный свет, излучаемый одним диодом, улавливается несколькими приёмниками на противоположной стороне дисплея, что значительно повышает точность обнаружения точек касания. На больших дисплеях свет от одного диода может улавливаться более чем 250 приёмниками. Расстояние между сеткой из световых лучей и стеклом также уменьшено, поэтому касание регистрируется на минимальной высоте от экрана. Это снижает вероятность случайного срабатывания сенсора от длинных рукавов и болтающихся браслетов.

Как и её предшественник, технология Fine IR позволяет выполнять сразу несколько одновременных касаний экрана, что делает её отличным решением для учебных классов и конференц-залов. Усовершенствованная ИК-технология BenQ также поддерживает функцию распознавания объектов, которая способна отличить палец или стилус от ладони в зависимости от толщины объекта. Благодаря этому пользователям могут легко переключаться между написанием и стиранием. В целом интерактивность на дисплее улучшена за счет большей точности касаний, поэтому работа с таким дисплеем более интуитивно понятная и удобная.

Несмотря на значительный прогресс, при использовании инфракрасной сенсорной технологии можно столкнуться с некоторыми трудностями в условиях чрезмерного скопления пыли. Оседание большого объема твердых частиц на рамках вокруг экрана может привести к повреждению светоизлучающих диодов и фотодиодов или полной блокировке световых лучей. Это можно легко исправить, регулярно вытирая пыль с рамок панелей.

Все интерактивные дисплеи BenQ, за исключением серии CP, оснащены технологией Fine IR, обеспечивающей точное и отзывчивое касание. Сюда относятся дисплеи BenQ серий RP и RM, которые являются эффективными решениями для школ, офисов и других площадок для совместной работы.

Если интерактивный дисплей не использует инфракрасный свет для обнаружения касания, наиболее вероятно, в нём применяется проекционно-емкостная сенсорная технология. Проекционно-емкостная сенсорная технология, или PCAP, используется для интерактивности в подавляющем большинстве современных смартфонов. Технология PCAP также прочно закрепила свои позиции на мировом рынке в качестве интуитивно понятного сенсорного решения для самых передовых интерактивных дисплеев.

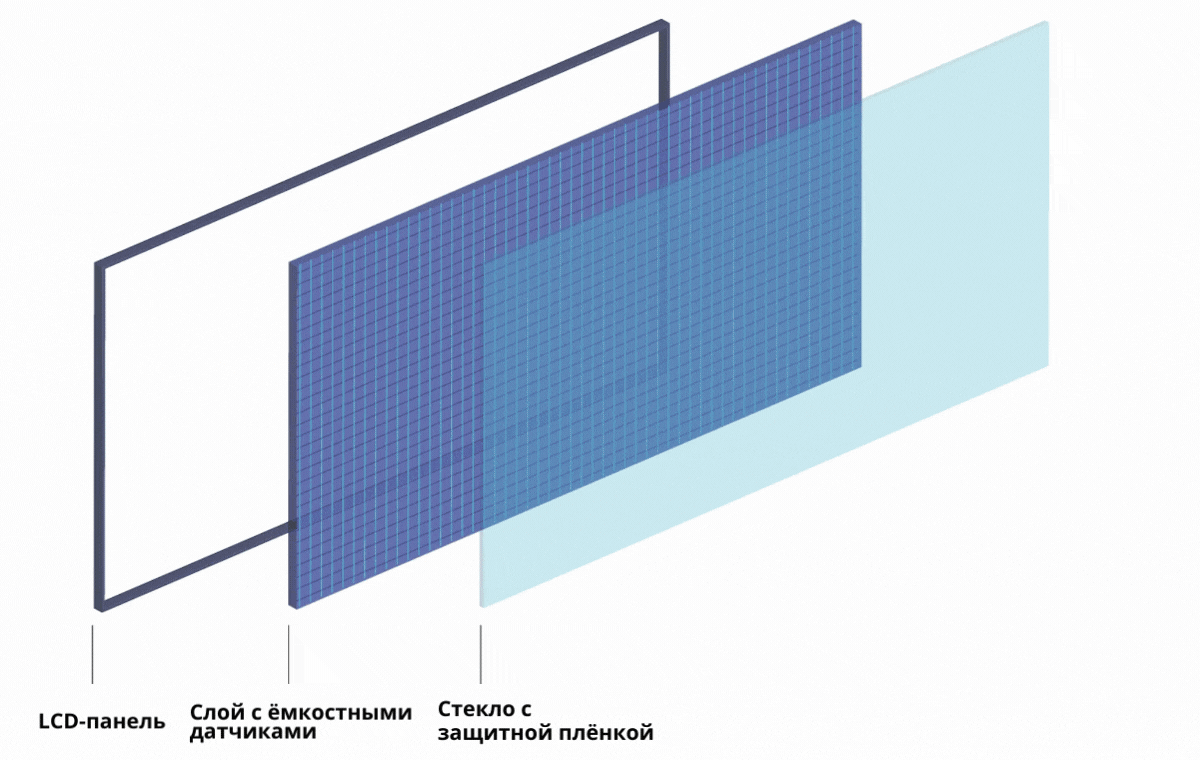

Технология PCAP основана на применении проводящей сетки из микродатчиков, которая располагается под стеклом дисплея и создает емкостное поле. Когда проводящий объект, такой как палец или активный стилус, касается поверхности стекла, чувствительные слои улавливают возмущения в емкостном поле, вызванные физическим контактом, и регистрируют эти события как точки касания.

Дисплеи, выполненные по проекционно-емкостной технологии, имеют один из самых интуитивно понятных и точных сенсорных интерфейсов. Для обычного пользователя это похоже на большой смартфон или планшет. Сенсорная функция срабатывает только при изменении емкостного сопротивления, поэтому непроводящие предметы, такие как рукава и браслеты, не регистрируются при контакте с экраном как взаимодействия. Поскольку сенсорный слой расположен под стеклом, интерактивные дисплеи, использующие эту технологию, могут иметь более изысканный дизайн с тонкими рамками. Стекло дополнительно защищает интерактивную систему от воздействия пыли, влаги или чрезмерного освещения.

Емкостная технология —это лучший выбор для небольших сенсорных экранов, таких как смартфоны и планшеты, но для интерактивных дисплеев самых больших размеров она может оказаться очень дорогой. Дисплеи с технологией PCAP также работают только при касании голыми пальцами или активными стилусами, а это означает, что пользователям, которые работают в перчатках или пассивными перьями, приходится адаптироваться к взаимодействию с экраном.

Благодаря элегантному дизайну без массивных рамок, интерактивные дисплеи с сенсорной технологией PCAP являются идеальным выбором для офисов и выставочных залов. Они гарантируют плавный и интуитивно понятный процесс письма, что делает их предпочтительным вариантом для совместной работы и проведения мозговых штурмов. Компания BenQ применяет сенсорные экраны с технологией PCAP в своих премиальных корпоративных дисплеях серии CP (DuoBoard).

Понимание принципов работы сенсорных технологий, используемых на интерактивных панелях, помогает принять правильное решение при выборе дисплея для вашей организации. Приглашаем в наш офис в Москве, чтобы вы сами смогли попробовать, как работают интерактивные дисплеи BenQ. Оставьте заявку здесь:

¹Futuresource, Worldwide Quarterly Flat Panel Market Track Quarter 2, 2021, Matthew Rubin, Victoria Tselykh, August 2021
