Интерфейс USB-C: что нужно знать о самом популярном разъеме

Итак, что же такое разъем USB-C? В этой статье мы постараемся ответить на следующие вопросы:

USB-C - это новейшая версия интерфейса USB, разработанная инженерами Форума по внедрению USB с целью создания универсального разъема для всех электронных устройств. Благодаря этой разработке все устройства могут использовать один и тот же интерфейс для передачи данных и/или питания. USB-C представляет собой двусторонний 24-контактный разъем овальной формы. Он вдвое компактней, чем USB-A, или примерно такого же размера, как Micro-USB.

Основной задачей при разработке разъема USB-C стала универсальность соединения, поэтому инженеры старались добиться широчайшего разнообразия доступных характеристик, выходящих за рамки стандартных спецификаций USB для передачи данных. В силу своей конструкции разъем USB-C обладает четырьмя различными функциями:

Разъемы USB-A подключаются к портам строго в определенном положении, в то время как овальный разъем USB-C с симметричной конфигурацией контактов можно подключать в любой ориентации, тем самым повышая удобство применения уже широко используемых функций интерфейса USB.

Как мы уже сказали, разъем USB-C с самого начала разрабатывался не только для стандартных спецификаций передачи данных USB, но и для множества технологий и спецификаций передачи данных, отличных от USB. В результате, разъем USB-C работает в альтернативных режимах, когда контакты передают данные по другим протоколам, таким как DisplayPort и/или Thunderbolt. Другими словами, для некоторых устройств сигналы DisplayPort и Thunderbolt могут передаваться через порт USB-C в зависимости от его функциональности (подробнее об этом ниже).

Еще одной особенностью USB-C, повышающей его универсальность, является технология Power Delivery 3.0, которая может передавать энергию до 100 Вт, а также позволяет осуществлять двустороннюю зарядку. При двунаправленной зарядке устройство с портом USB-C может питать подключенное устройство, либо получать энергию от подключенного устройства для собственной зарядки. Таким образом, пользователи смогут не только заряжать свой ноутбук через порт USB-C, который используется для передачи файлов, но и пополнить батарею своего смартфона, используя этот же порт USB-C на ноутбуке.

Производители смартфонов нового поколения все чаще отказываются от разъемов для наушников, чтобы разместить другое аппаратное обеспечение. Обычно его заменяют портом USB-C, так как он способен преобразовывать цифровой звук в аналоговый. Пользователи по-прежнему могут слушать аудио и музыку в наушниках с разъемом 3,5 мм на своих смартфонах, просто подключив их через адаптер.

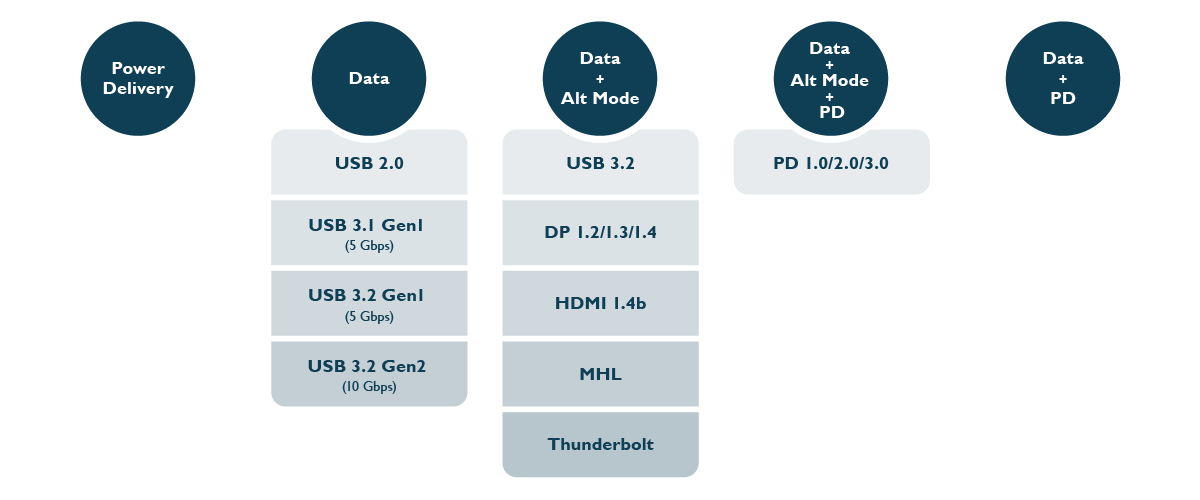

Важно отметить, что не все устройства с разъемом USB-C поддерживают полный список возможностей этого соединения. Из четырех перечисленных функций только симметричность разъема является неотъемлемой особенностью всех устройств с USB-C. Поддержка остальных трех функций зависит от аппаратных решений, используемых в устройстве, и определяется производителем, исходя из экономической целесообразности. Это согласуется с конструктивной гибкостью USB-C, которая позволяет производителям выбирать уровень функциональности разъема для своих устройств. Таким образом, у некоторых брендов, ориентированных на низкую или среднюю ценовую категорию, порт USB-C может поддерживать только скорость передачи данных новейшей спецификаций USB (USB 3.2 Gen2). В то время как бренды, ориентированные на рынок high-end, могут иметь устройства с портами USB-C, которые поддерживают быструю зарядку Power Delivery 3.0 и альтернативный режим Thunderbolt Alt-Mode.

Одним из основных недостатков USB-C, о котором говорилось ранее, а также одним из самых непонятных моментов является возможность использования альтернативного режима. Как мы уже сказали, альтернативный режим позволяет портам USB-C передавать данные / видео через несколько интерфейсов, включая видеоинтерфейс DisplayPort. Порты USB-C с передачей сигнала DisplayPort называются USB-C DisplayPort или DP Alt Mode. Они позволяют подключать источники видео (например, ПК, проигрыватели Blu-Ray и т. д.) к устройствам отображения (например, телевизорам, проекторам и т. д.) с поддержкой DisplayPort через их порты USB-C для трансляции видео с высоким разрешением.

Путаница с USB-C DisplayPort возникает из-за того, что не все порты USB-C поддерживают альтернативный режим DisplayPort (как объяснялось в предыдущем разделе). Кроме того, многие бренды не предоставляют четкую информацию о режимах, которые поддерживают их устройства с USB-С. Как следствие, многие пользователи устройств с портами USB-C совершенно не знают, поддерживают ли они режим DisplayPort.

Учитывая путаницу с USB-C DisplayPort, следует логичный вопрос: как пользователь может узнать, поддерживает ли его устройство режим DisplayPort через USB-C. Поскольку в настоящее время нет стандартного способа идентификации USB-C DisplayPort непосредственно на устройстве - некоторые бренды даже не утруждают себя печатать логотип DisplayPort на портах, которые поддерживают этот режим – лучшим способом является либо проверка технических характеристик устройства на официальном сайте производителя, либо поиск подробных обзоров продуктов и / или информации на сторонних сайтах.

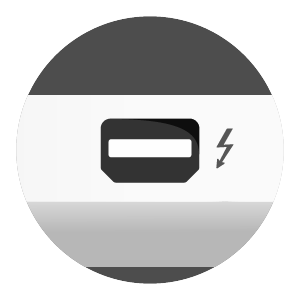

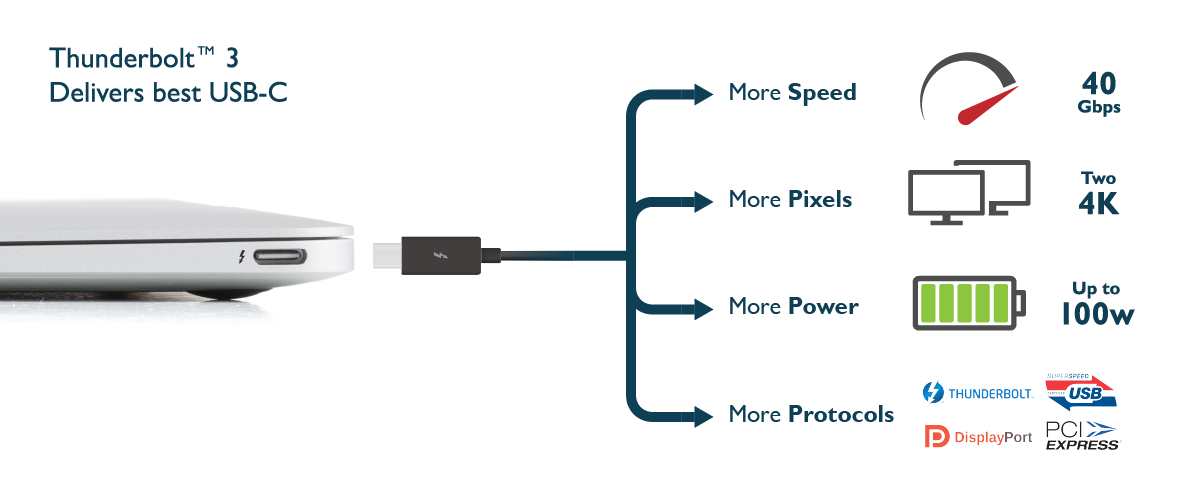

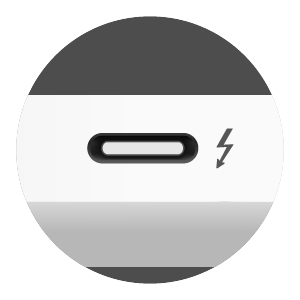

Подобно вопросам вокруг альтернативного режима USB-C DisplayPort, существует такая же путаница в отношении совместимости USB-C и высокоскоростного интерфейса Thunderbolt, популярного в продуктах Apple. Ответ на это простой: если USB-C может работать в режиме Alt-Mode, то он поддерживает и последнюю версию интерфейса Thunderbolt, Thunderbolt 3. Но точно так же, как не все порты USB-C имеют режим DisplayPort Alt Mode, не во всех портах USB-C доступна функция Thunderbolt 3. Функциональность Thunderbolt 3 через порт USB-C должна быть предусмотрена производителем устройства.

Новое поколение компьютеров Mac, включая iMac Pro, iMac 2017, Mac Mini 2018, MacBook Air 2018 и все MacBook Pro, выпущенные с 2016 года, действительно поддерживают порты USB-C Thunderbolt 3, но, опять же, стоит проверять официальные спецификации устройств (особенно если это не Mac), чтобы определить поддерживаемые режимы портов USB-C.
